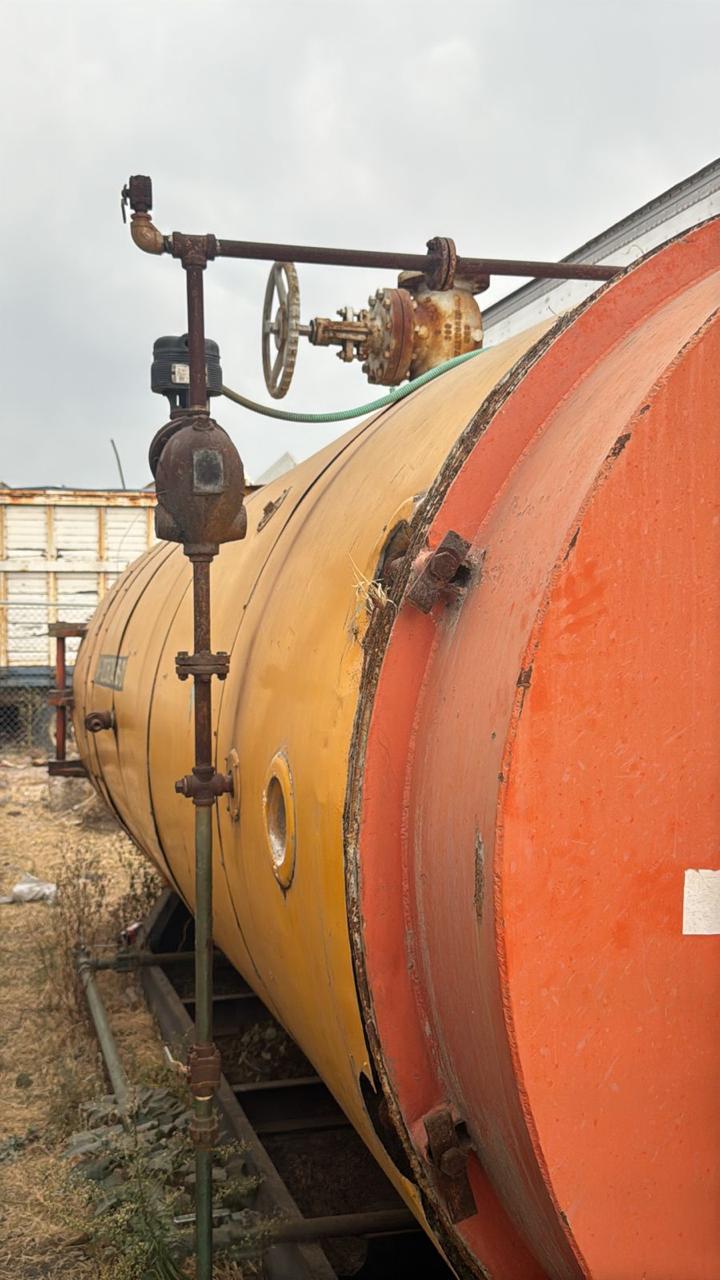

Caldera Industrial Johnston Boiler 300 HP Año 1985 en Guadalajara, Jalisco.

Caldera Industrial Johnston Boiler 300 HP Año 1985 en Guadalajara, Jalisco. - Imagen 2

Caldera Industrial Johnston Boiler 300 HP Año 1985 en Guadalajara, Jalisco. - Imagen 3

Caldera Industrial Johnston Boiler 300 HP Año 1985 en Guadalajara, Jalisco. - Imagen 4

Caldera Industrial Johnston Boiler 300 HP Año 1985 en Guadalajara, Jalisco. - Imagen 5

Caldera Industrial Johnston Boiler 300 HP Año 1985 en Guadalajara, Jalisco. - Imagen 6

Caldera Industrial Johnston Boiler 300 HP Año 1985 en Guadalajara, Jalisco. - Imagen 7

Caldera Industrial Johnston Boiler 300 HP Año 1985 en Guadalajara, Jalisco. - Imagen 8

Caldera Industrial Johnston Boiler 300 HP Año 1985 en Guadalajara, Jalisco. - Imagen 9

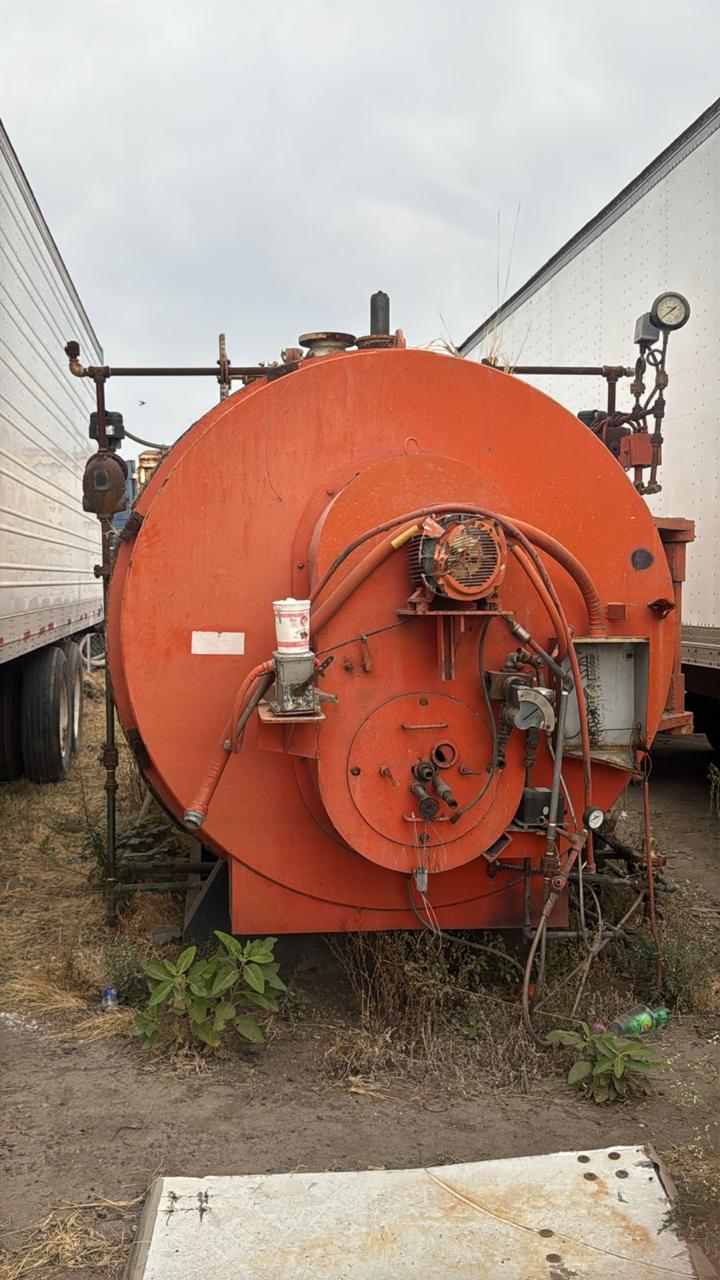

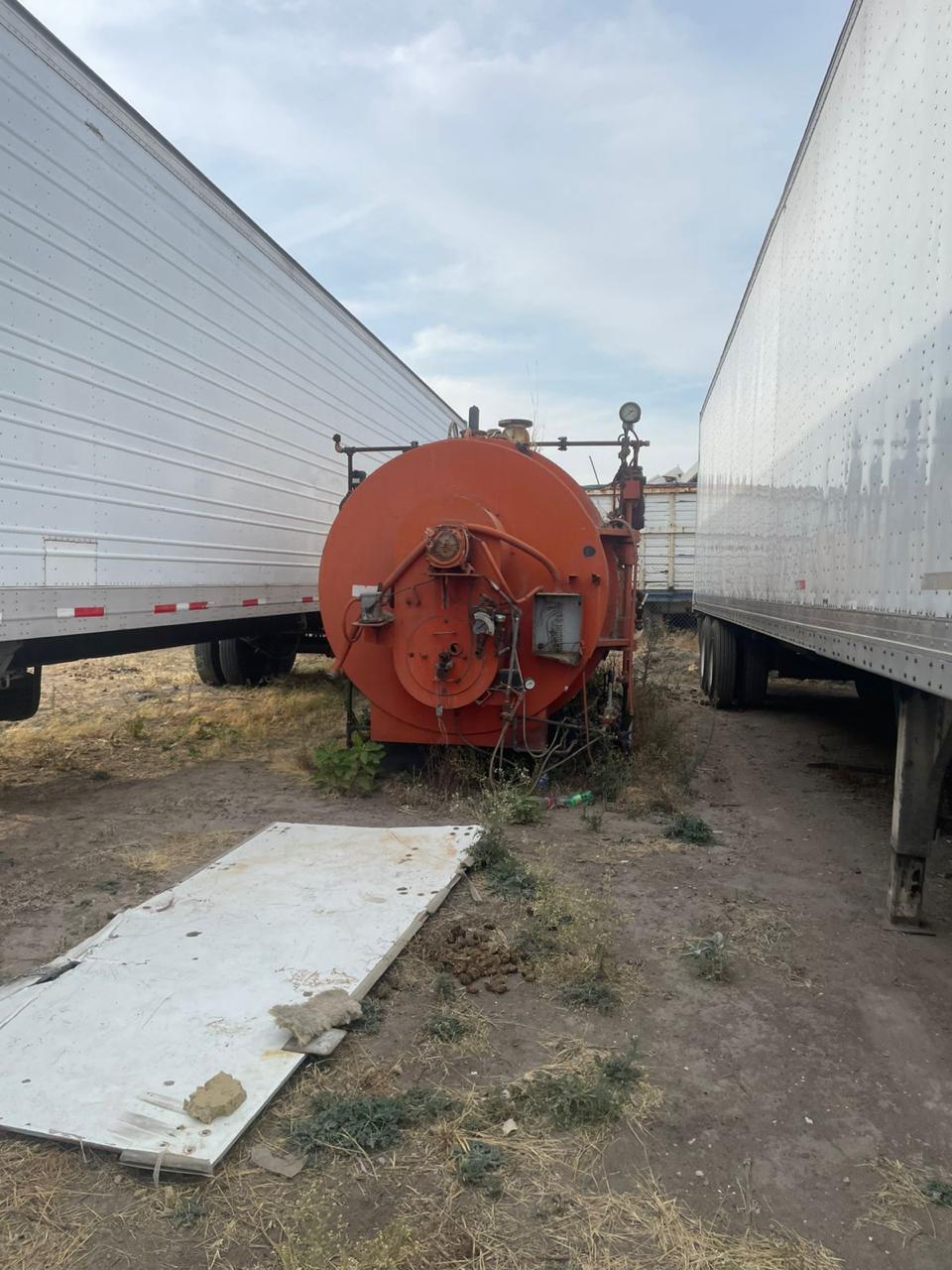

Caldera Industrial Johnston Boiler 300 HP Año 1985 en Guadalajara, Jalisco.

La caldera es un generador de vapor tipo paquete (packaged boiler), lo que significa que el recipiente de presión, el quemador de tiro forzado, el tren de combustible, la base estructural (skid) y el panel de control forman una sola unidad integrable.Destaca por su diseño de cámara de combustión trasera sumergida (wet-back o espalda mojada). A diferencia de los modelos dry-back (con refractario posterior), el diseño wet-back está completamente rodeado de agua, lo que maximiza la transferencia térmica, evita grietas por choque térmico en los refractarios y reduce el mantenimiento en la sección posterior. Es una caldera de 3 o…

Llamar ahora

Category: Agrícola y Agroindustrial, Eléctrico y Energía, Equipo de Proceso, Maquinaria Industrial

Cuenta con un Equipo Similar ? Nosotros podemos Comercializarlo.

Contactenos Ahora

Descripción
Información adicional

Descripción

Caracteristicas principales

Tipo de Caldera: Pirotubular (tubos de humo) horizontal.
Diseño Posterior: Espalda mojada (Wet-back).
Pasos de Gases: 3 o 4 pasos de transferencia de calor.
Puertas Reversibles: Puertas de inspección frontales y traseras con bisagras pivotantes, lo que permite acceso rápido a los tubos y cámara de combustión sin requerir desmontajes complejos.
Combustible Compatible: Versión dual o monofuel (Gas Natural, L.P., Diésel o Combustóleo/Heavy Oil) según el quemador instalado (por ejemplo, quemadores Johnston Series A/J o Industrial Combustion).

Información adicional

peso:	oscila entre las 11.5 y 12.7 toneladas métricas (aproximadamente 25,000 a 28,000 libras), masa que se incrementa considerablemente durante su funcionamiento normal debido al gran volumen de agua retenido en su interior, alcanzando un peso operativo total de entre 18 y 22 toneladas métricas (entre 40,000 y 48,000 libras).
tamaño:	6.5 y 6.8 metros de largo, considerando la proyección frontal del quemador de tiro forzado. El cuerpo cilíndrico principal posee un diámetro de carcasa cercano a los 1.9 metros, alcanzando un ancho total utilizable de 2.3 a 2.5 metros al incluir los tableros eléctricos, válvulas y trenes de combustible montados lateralmente. En el plano vertical, la caldera se eleva hasta una altura total aproximada de 2.5 a 2.7 metros, medidos desde la base estructural (skid) hasta la brida superior de salida de la chimenea de gases.
Capacidad / Potencia:	300 BHP (Boiler Horsepower).
Capacidad de Evaporación:	Aprox. 10,350 lbs/h de vapor (4,695 kg/h de vapor nominal de 212 °F / 100 °C).
Volumen de Agua (Capacidad):	Nivel normal de operación: ~1,750 a 1,900 galones (6,600 a 7,200 litros).
Conexiones Estándar:	-Salida principal de vapor: 6" a 8". -Entrada de agua de alimentación: 2". -Purga de fondo: 2" (doble válvula). -Diámetro de la chimenea (salida de gases): 20" O.D.
